SEETEC WPC156 15.6" 1000nit高亮便携箱载导演监视器3G-SDI HDMI IPS全高清1920x1080
型号：WPC156
简介
屏幕尺寸：15.6" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 1000cd/m²
输入
1*3G-SDI、 2*HDMI、 1*USB
输出
1*3G-SDI、 2*HDMI、 耳机孔、扬声器
DM
Shop/2024/11/WPC156-DM-CN.pdf
下载
- 本站下载
-
正在提交中....
联系我们
概览
特征
参数
视频
应用
附件
外景拍摄监视器不可或缺，而且外面风吹日晒，设备频繁移动。此时，需要轻便、防水、防尘、耐高温的监视器来满足。SEETEC WPC156统统能做到，重要的是面板与PP合金防护箱合为一体，面对各种苛刻的拍摄环境，WPC156都能轻松胜任。
清晰查看并捕获每个细节
拥有15.6英寸全高清IPS面板，提供出色的细节；覆盖72% NTSC色彩空间，准确还原色彩。
每一台监视器出厂都经过Calman专业校色软件校准,以保证色彩的准确性和良好还原度。
以1000尼特高亮度为后盾，WPC156不惧怕阳光照射，轻松调整 监视器亮度以适应您的拍摄环境，适合外景拍摄。
全新菜单界面，把软件功能图标化，所有数值一目了然，便于快速选取所需功能,让拍摄变得更加简单。
支持加载32个LUTs
3D-LUT 是用于快速查找和输出特定颜色数据的表格。 通过加载不同的3D-LUT表，可以快速重新组合色调，形成不同的色彩风格。 内置4个De-log LUT，也可以通过 U 盘加载自定义.cube 文件（最多加载32个）。
节省您的预算
内置波形监看功能，您可选择波形图（RGB,YUV,灰度）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式。WPC156成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
当您忙碌于拍摄现场时，需要的是能轻松地控制设备。WPC156配备多个按键，能够一键式信号源切换，自定义快捷功能，快速调节亮度、对比度、音量等，让您在拍摄过程中游刃有余。
监视器配备一个SDI和两个4K HDMI输入，兼容电影机、单反、微单，并都能通过输出接口环出给其他设备实现多方监看。音频方面,WPC156提供两个扬声器和一个3.5mm耳机孔。
监视器配备DC 12V,四芯卡侬头电源插口（适用3A电源适配器）和1个V型电池背扣可装一个V口电池进行供电。为户外拍摄提供强力续航
注：电池不包含

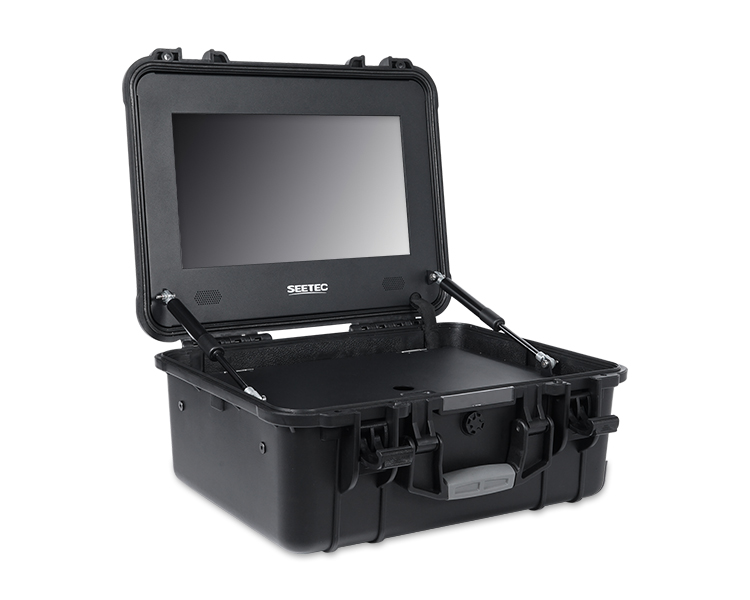

WPC156带有便携防护箱，采用一体式PP合金高强度材料，具有防尘、防水、耐高温、耐撞击、耐腐蚀等特点，可应用于多种苛刻环境的拍摄。此外,箱载便携设计使户外拍摄变得轻松方便。
防护箱内部左侧留有一部分空间可放置配件或其他设备，并配有金属薄盖加以保护。
WPC156内置多达11种语言，用户可根据需要选择。
WPC156在箱子右侧和顶部均设有两个1/4螺纹，可安装无线图传等设备。此外，箱子底部还内置了金属支架可将监视器安装轻松安装在三脚架或灯架上。
主要特征:
* 15.6英寸1920x1080全高清大屏
* 便携式防护箱，轻松应对各种苛刻的户外拍摄
* 1000nit高亮度，无惧日光
* 直观按键+全新菜单界面，操作更快捷
* 3D LUT Log灰片转换Rec.709，支持用户3D LUT上载(多达36个）
* 全波形显示、波形图、矢量图、RGB直方图、亮度直方图、辅助对焦、斑马纹、中心标记等功能，能帮助准确对焦和曝光，适用于前期拍摄、后期制作以及颜色校准
* 多个1/4安装孔，可安装无线图传等设备
* 防护箱底部内置金属支架，可将设备安装在三脚架
* 耳机立体声输出方便监听
*全波形
*波形图（RGB、YUV、灰度）
*矢量图
*直方图（RGB1、RGB2、灰度）

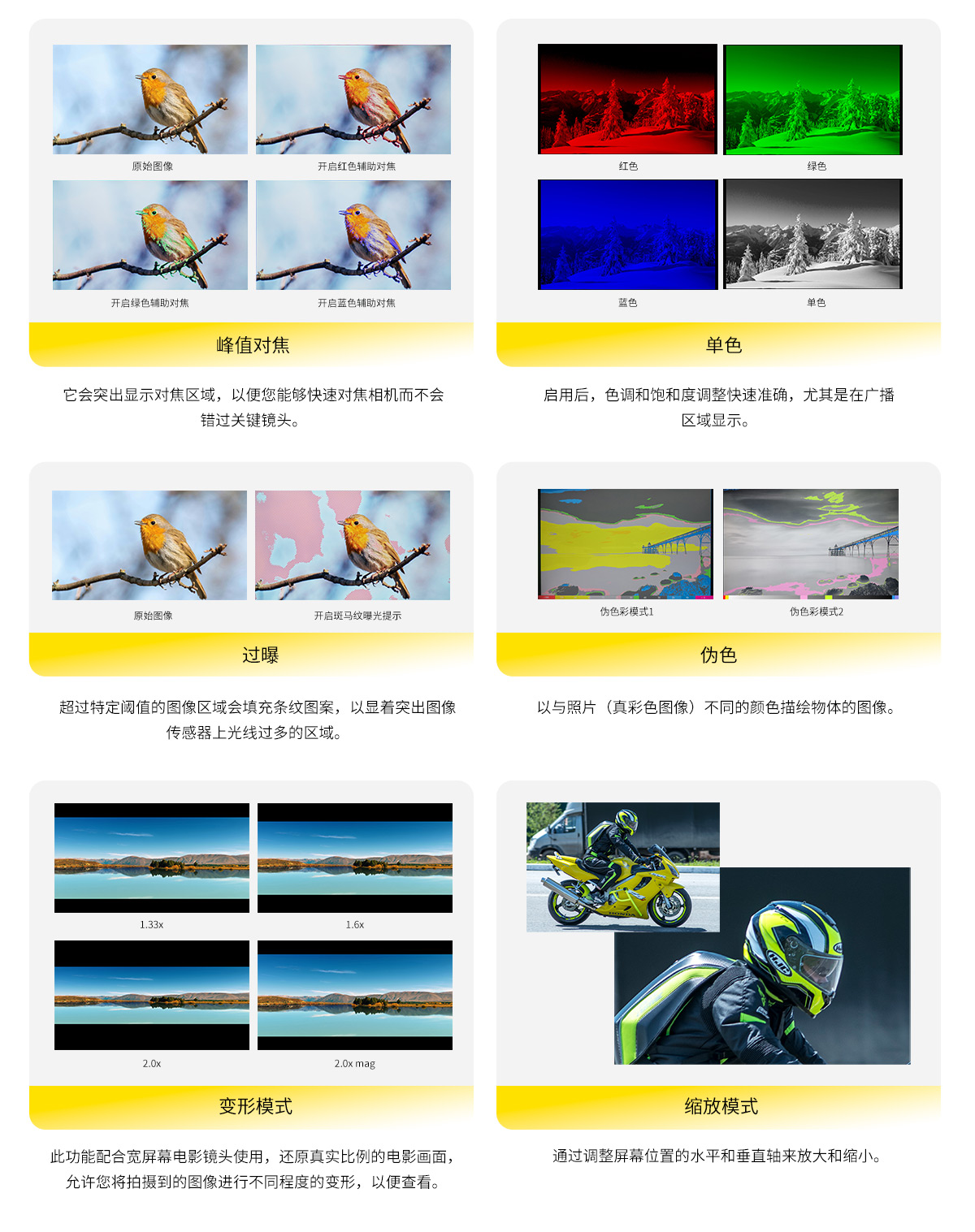

*峰值对焦(红、绿、蓝3色对焦颜色可选)
*音频柱
*过曝（10-100）
*单色（灰、红、绿、蓝）
*伪彩
*九宫格
*安全标记 (80%、85%、90%、93%、96%、2.35:1)
*中心标记
*比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1）
*扫描模式 (欠扫描、过扫描)
*显示比例 (自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏)
*变形模式 (1.33X、1.6X、2.0X、2.0X MAG、用户)
*缩放模式（2X、4X、9X、16X、用户）
*图像翻转（左右翻转、上下翻转、全局翻转）
*图像冻结
*点对点
*3D-LUT
*色温(5600K、6500K、9300K、用户)
波形图
波形图是一种精确的显示和观测视频画面亮度级别的辅助图形，将视频上每一列像素点的亮度值和分布情况统计出来，支持YUV、RGB、灰度三种波形
矢量图
矢量图利用像素点到中心点的距离和角度来显示色彩和分布情况。像素点到中心的距离表示饱和度大小，角度表示色度偏向，摄影师可通过矢量图对画面的整体色彩进行把控。
亮度直方图
亮度直方图是用来检查画面亮度的量化工具。该功能展示了一张图像上的亮度分布,沿水平轴的亮度图,而且每一个水平轴上的亮度对应着一个垂直轴上的像素值。
RGB直方图
RGB直方图可以显示色调分布的图形，能直观地将画面的曝光情况，显示红色，绿色和蓝色通道直方图。适用于HD-SDI和HDMI信号监测。
数字音频解嵌
通过扬声器/耳机口输出，在视频中叠加音柱显示与视频实时同步，防止在录制过程中的错误。
九宫格
九宫格是最为常见、最基本的构图方法，画面面积分成相等的九个方格，摄影师可以选其中一个进行放大查看拍摄图像是否聚焦清晰。用户可以根据不同拍摄背景色调灵活 选择标记线颜色（红、绿、蓝、黑、白、灰）
图像翻转
图像翻转是将图像实现上下翻转、左右翻转和全局翻转三种模式。
点对点
点对点是使摄影师可以1:1的查看原始信号图像，该功能对于捕捉最佳细节至关重要。
中心标记 & 安全标记
防止播放时扫描溢出，导致不该被切的画面而被切掉。监视器设有多种画幅安全框标记( 80%、85%、90%、93%、96%、2.35:1) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行，满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色（红、绿、蓝、黑、白、灰）。
| 型号 | WPC156 |
| 屏幕尺寸 | 15.6" IPS |
| 色彩 | 16.7M |
| 分辨率 | 1920×1080 pixels |
| 像素间距 | 0.17925 (H) x 0.17925 (V) mm |
| 屏幕比例 | 16:9 |
| 亮度 | 1000cd/m² |
| 对比度 | 1200:1 |
| 背光源 | LED |
| 可视角度 | 89°/89°(L/R) 89°/89°(U/D) |
| 1 X SDI | 3G-SDI |
| 2 X HDMI | HDMI-A（最高支持4K 30Hz） |
| 1 X USB | USB (固件升级/LUT文件导入） |
| 1 X SDI | 3G-SDI |
| 2 X HDMI | HDMI-A(最高支持4K 30Hz) |
| 音频输出 | 耳机孔，扬声器 |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 480i/576i/480p/576p |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 4K UHD 3840×2160p (30/29.97/25/24/23.98 Hz)|4K 4096×2160p (24Hz) |
| 输入电压 | DC 12V |
| 消耗功率 | ≤25W |
| 工作温度 | 0°C~50°C |
| 储藏温度 | -20°C~60°C |
| 单机尺寸 | 479x387x210 (mm) |
| 单机重量 | 约9.8kg |
| 装箱数量 | 1 |
| 外箱尺寸 | 555*305*460mm |
| 毛重 | kg |
| *内置多款摄像机灰片log转Rec709 |
| *用户自定义3DLUT上载（最多可存储32个） |
| *全波形 |
| *波形图 |
| *矢量图 |
| *直方图 |
| *辅助对焦 (红，绿，蓝3色对焦颜色可选) |
| *伪色彩 |
| *过曝 (10-100) |
| *单色显示（红、绿、蓝） |
| *音频柱 |
| *欠扫描、过扫描 |
| *变形模式 (1.33X、1.6X、2.0X、2.0X MAG) |
| *缩放模式 （2X、4X、9X、16X） |
| *点对点 |
| *中心标记 |
| *安全框 (80%、85%、90%、93%、96%、2.35:1) |
| *比例标记 (4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1) |
| *标记颜色 (红、绿、蓝、黑、白、灰) |
| *显示比例 (自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏) |
| *图像冻结 |
| *色温调整 |
标准配件:
1× 电源适配器
1× SDI线
1× 迷你HDMI线
1× V型电池背扣（默认锁机子上）
1× 说明书
